一种用剪刀型构件和弹簧拉紧的天然气罐对接机构

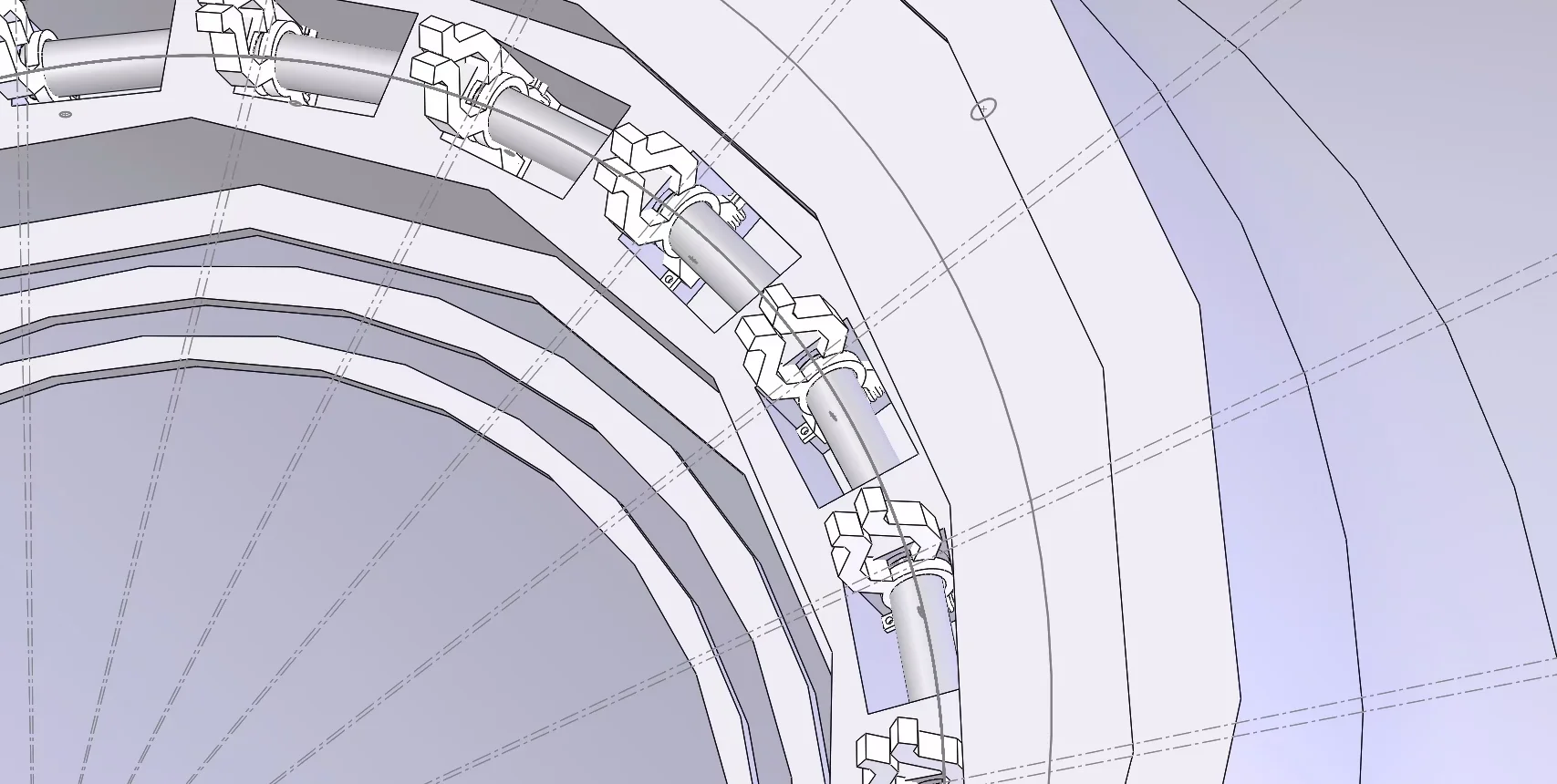

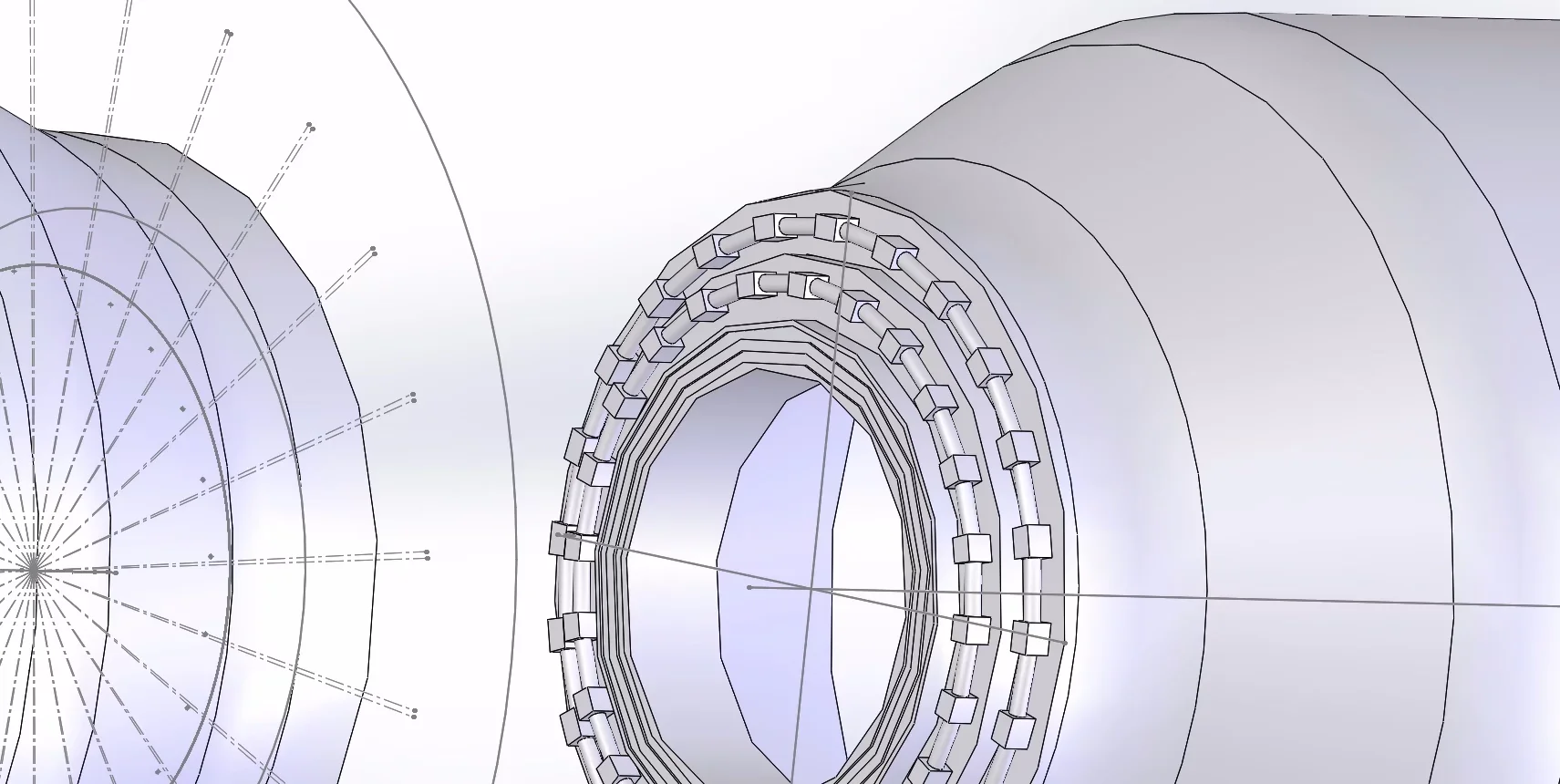

通常将两个液化气罐对接到一起采用弹簧弹出机构，就是说当一个天然气罐向另一个天然气罐对接时，这个天然气罐的接口凸出，另外一个天然气管接口凹进去。凸出的天然气罐的接口顶到了凹进去天燃气罐的凹槽，这个凹槽里面安装有可伸缩的三角形凸出卡件，当凸出接头的天然气罐的接头顶到了这个可伸缩的卡件，这个卡件的前部三角形凸出部位缩进去，凸出部位的天然气罐向前移动，三角形凸出的卡件后面的弹簧挤压它向外弹出，刚好将三角形凸出部位卡到凸出天然气接口后面的圆环形凹槽里面，这样就用三角形卡件的凸出三角部位卡进到凸出天然气罐的侧面圆环形卡槽里面。同时两个天然气罐都有方形圆环形密封槽，当两个天然气罐相互卡紧以后，一个天然气罐上面有密封垫，另外一个没有，这样就刚好将密封垫卡到两个天然气罐的密封槽里面。一种用剪刀型构件和弹簧拉紧的天然气罐对接结构，是将三角形卡件换成剪刀型两片卡件的机构，它们安装在圆柱上面，两个剪刀卡件绕圆柱可以卡紧前面的物体，就像两个剪刀片剪前面的纸片一样。凸出接头的天然气罐凸出接口上面有一个圆环，当它向前移动时，两个剪刀片装在凹进接头的天然气罐上面，当凸出接头的天然气罐向前移动时，两个剪刀片的前端开口，此时圆环进入开口，再向前移动，剪刀片后面的弹簧将剪刀片弹出，圆环进入后面的剪刀片开口，此时，剪刀片后面的弹簧弹出，就将圆环锁死在见到口里面。上面图纸的下载网址是：链接：https://pan.baidu.com/s/1m1WVSIFs0ZVQsDjjnV1Ivg ;提取码：uw6k 。https://share.weiyun.com/1xBC8CPm结构如下：

|
|
